32号院信通楼屋顶模型
房屋档案
建筑年代
1984年
施工单位
中建三局第一建设
物业单位
冀北电力后勤部
楼层层数
地上9层 / 地下2层
建筑高度
98.6m（含信号塔）
结构类型
钢筋混凝土剪力墙
屋面类型
复合型屋顶
房屋面积
1286㎡
组成区域
A区、B区、C区
防水等级
I级（两道防设）
A
A区屋顶 — 3层结构
保护层
40mm 细石混凝土
防水层
4mm SBS 改性沥青
结构层
120mm 现浇混凝土板
B
B区屋顶 — 6层结构
保护层
30mm 混凝土砖
防水层
3+3mm SBS 双层
保温层
80mm 挤塑聚苯板（XPS）
找坡层
20~60mm 轻质混凝土
找平层
20mm 水泥砂浆
结构层
120mm 现浇混凝土板
C
C区屋顶 — 6层结构
保护层
30mm 混凝土砖
防水层
3+3mm SBS 双层
保温层
60mm 岩棉板
找坡层
20~50mm 轻质混凝土
找平层
20mm 水泥砂浆
结构层
120mm 现浇混凝土板
主防水层
SBS 改性沥青防水卷材
主防水
品牌北京京喜防水
型号JX-SBS-Ⅱ型 4.0mm
标准GB 18242-2008
胎基聚酯长丝无纺布（200g/㎡）
施工热熔满粘法
耐热度105°C（±2°C）
附加防水层
自粘聚合物改性沥青卷材
附加层
品牌北京京喜防水
型号JX-ZN-Ⅰ型 3.0mm
施工自粘冷贴法（细部节点加强）
应用女儿墙根部、天沟、落水口周边
密封材料
聚氨酯建筑密封胶
密封胶
型号PU-25LM 低模量
标准GB/T 14683-2017
位移能力±25%
应用变形缝、穿板管道周边嵌缝
暂未查询到维修记录
IMAGE CAPTURE
图像采集
上传屋顶多区域图像，支持热成像及可见光多源融合
A 屋顶 A 区
B 屋顶 B 区
C 屋顶 C 区
LEAK DETECTION
漏点分析
多源图像融合分析 · 红外热力成像 · 实景风险标定 · 鸟瞰漏点标记
8
漏点总数
较上次 +2 新增
5
高危漏点
需立即处置
2
中危漏点
建议尽快修复
1
低危漏点
可纳入计划维修
多源图像融合分析

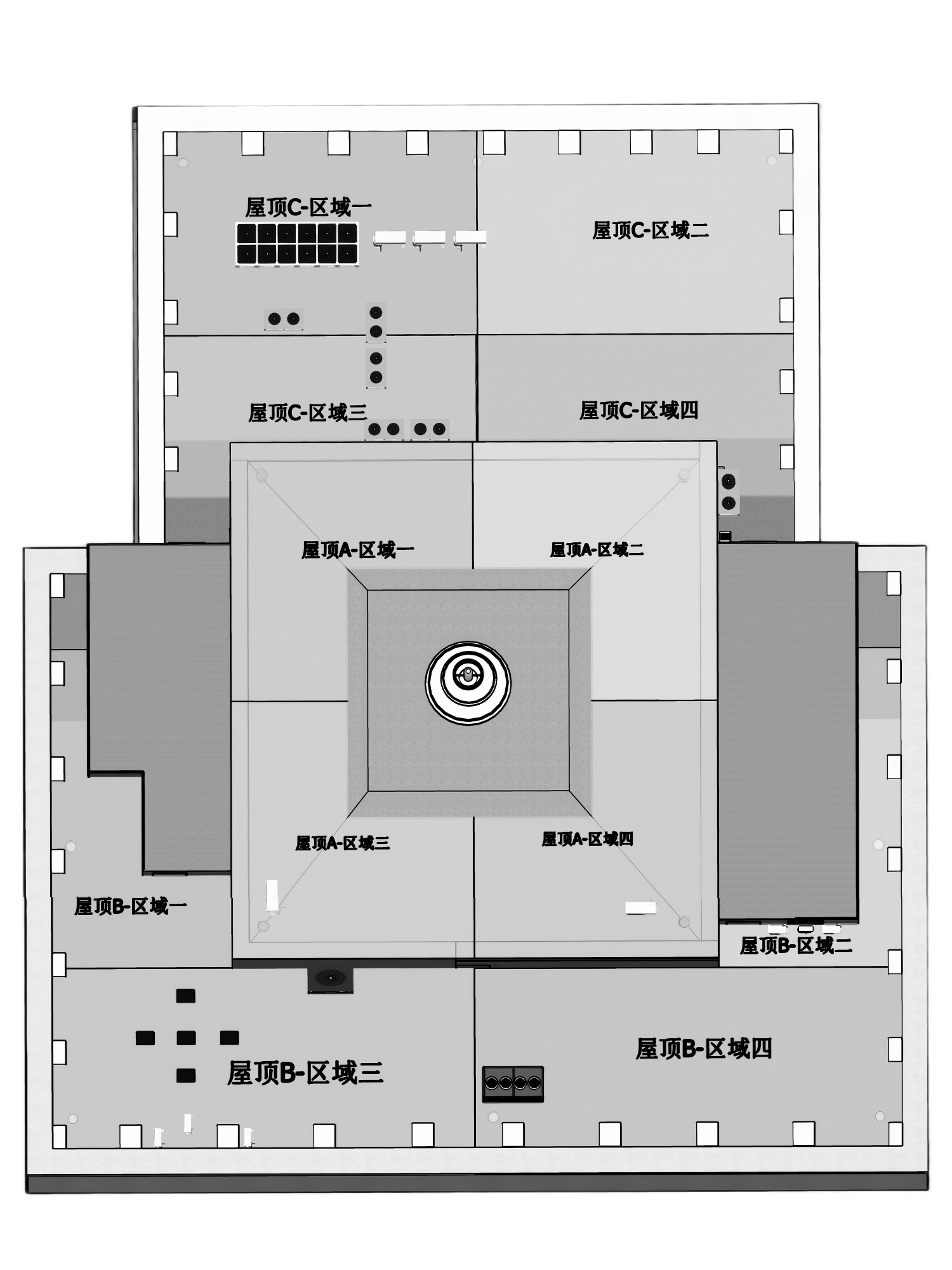

实景照片 · 风险标注
高危风险区
中危风险区
低危风险区
红外热力成像
低温（存水）
正常温度
高温异常

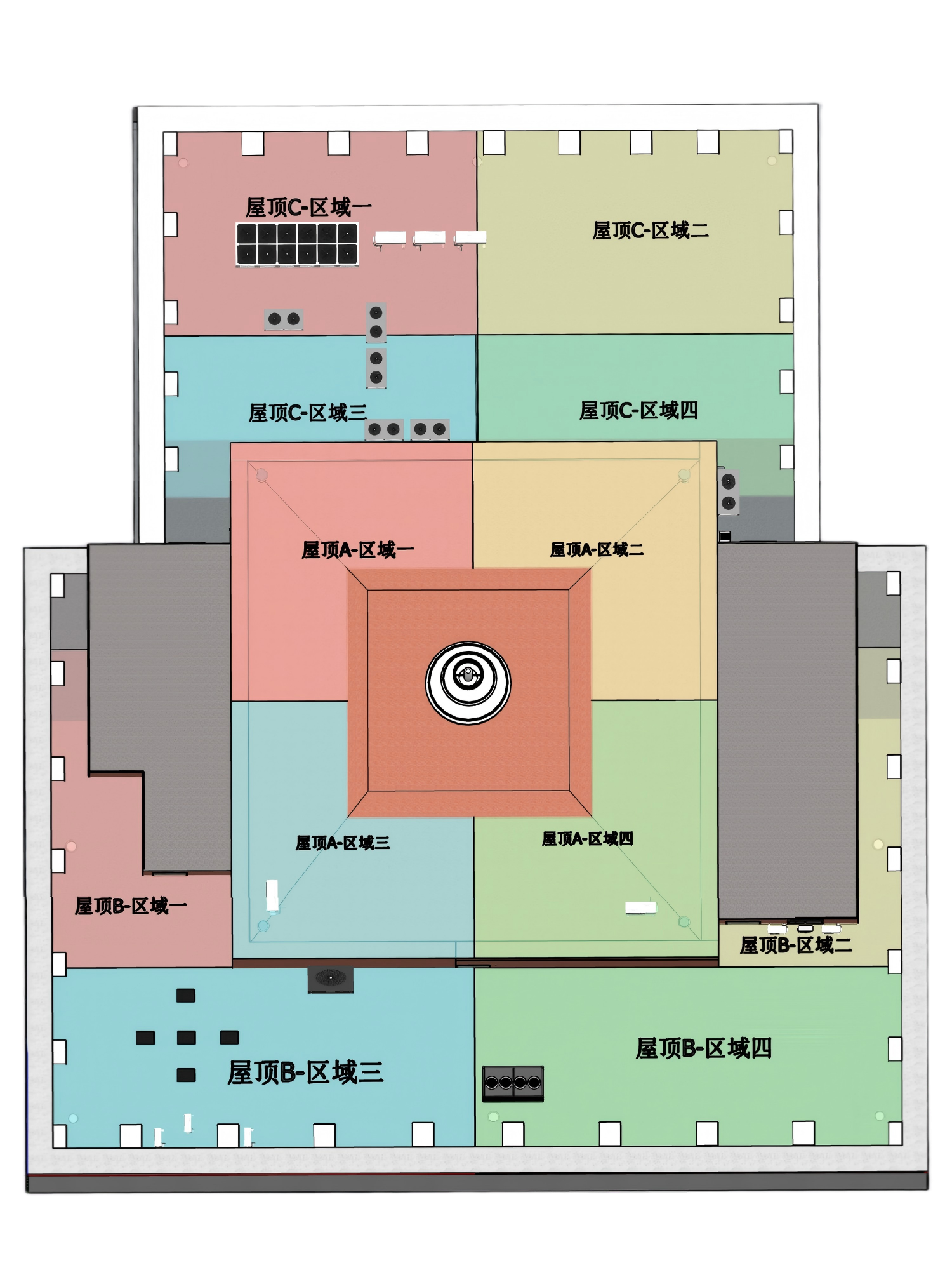

鸟瞰图 · 室内漏点标记
点击屋顶位置标记室内漏点
漏点标记结果
点击鸟瞰图屋顶位置，标记室内漏点
AI REASONING
算法归因与推理
多维度因果推断，漏水路径溯源，AI 模型决策可解释性分析
漏水分析推理动画展示
漏水路径推理 — A区（中间高四边低）
入渗点 — A区四角排水口密封不严，管道口渗漏
概率 94.7% · 定位精度 ±8cm
A区屋面中间高、四边低，雨水向四角排水口汇集；四角排水口密封不严，管道口发生渗漏，雨水由四角入渗点沿保温层向室内渗流
渗流路径 — 沿保温层向四角扩散
扩散范围约 4.1 ㎡
雨水由中部裂缝入渗，沿XPS保温层向低处（四角）水平迁移，四个角排水口附近均检测到湿度异常
渗出点 — 四角天花及管根周边渗水
室内受影响面积合计 2.6 ㎡
渗流水沿楼板薄弱处（管根、伸缩缝）渗入室内，四角房间顶棚均出现湿斑
漏水路径推理 — B房顶（北+中高，西/南/东低）
检测结论 — B房顶无 active 漏点
Risk Level：低风险 · 持续监测中
B房顶当前未发现 active 漏点；西南区域保护层存在开裂，导致防水层上方有局部积水，尚未渗入保温层，建议定期巡检
漏水路径推理 — C屋顶（南高，北/东低）
入渗点 — C屋顶三处隐患：东北角管道密封不严；东北/西南区域防水层上方积水
概率 89.6% · 定位精度 ±7cm
C屋顶南高北/东低；东北角管道口密封不严形成入渗通道；东北及西南区域保护层排水不畅，防水层上方有积水区，存在渗漏隐患
渗流路径 — 向北及东向排水口汇集
扩散范围约 3.8 ㎡
雨水由南高区向北及东向低处渗流，沿保温层向西北角、东北角、东南角排水口以及北面女儿墙中间排水口汇集，北侧湿度异常范围最大
渗出点 — 北面女儿墙内侧及东北角天花渗水
室内受影响面积 2.1 ㎡
渗流水沿北面女儿墙根部及东北角楼板薄弱处渗出，对应北面女儿墙中间排水口位置的室内天花出现湿斑
漏水归因分析
防水层老化
45%
节点开裂（管根/天沟）
32%
排水系统不畅
3%
施工质量缺陷
12%
外力损伤（设备/踩踏）
8%
主要成因为防水层老化
模型特征重要性
热成像特征
38.2%
纹理分析
24.5%
历史数据
19.1%
几何形变
18.2%
ANALYSIS REPORT
分析报告
生成标准化屋顶漏水诊断报告，包含漏点列表、归因分析及维修建议
32号院信通楼 屋顶修缮建议报告
